為什么Apex Dynamics會為小齒輪建議大約20顆牙齒，為什么不多或少呢？為什么能量力的價值不會隨著更多的牙齒而增加？我們討論了齒輪越來越少的優點和缺點，以及如何在很大程度上通過應用確定。我們還在一個方便的概述中分享各種解決方案，接口和質量水平。閱讀本文后，您確切知道您需要哪個小齒輪！

牙齒少于20顆的牙齒

由于小于20齒的小齒輪的設計，通常必須使用輪廓變化因子，由此校正針腳直徑：這變為“dw”。不幸的是，這也會導致齒廓變化，這是由底切引起的：

齒形時的底切是齒輪生產中令人討厭的副作用。當根據退繞系統銑削的齒輪的齒數低于極限數17（在20°的壓力角）時，可以看出齒腳顯示出空心; 齒數越小，腔越大。

這種挖空可能意味著齒腳減弱，從而破裂敏感性增加。這也消除了節圓下方的漸開線側面的重要部分，使得側面的該部分在接合期間不再接觸。

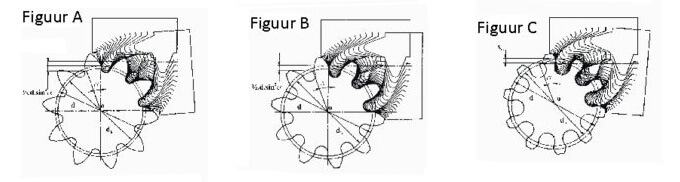

為了清楚起見，您將在三種不同版本中找到10齒鏈輪和a = 20°的壓力角。

通過應用校正x = + 0.5來調整圖A. 這顆牙齒有寬齒根。

圖B，沒有應用校正，但考慮到齒數較少，可以觀察到輕微的底切。牙齒的牙齒基部略微變弱

圖C通過應用x = -0.5的負校正來強調底切。這里的牙齒腳大大削弱，底切很明顯。

齒數少于20齒的齒輪的齒輪副功能較差，其特點是噪音更大，振動更小，磨損更快，更重要的是，抗斷裂能力更強。這個問題可以通過增加打印角度來解決; 降低牙齒高度; 在銑削過程中移動退繞區域; 或通過這些不同選項的組合。但是：小齒輪和齒條必須可以在不同的提供者之間互換，因此不希望進行調整。

少于20顆牙齒的優點和缺點小齒輪

• 缺點

由于在齒腳處調整漸開線，降低了耦合

由于小齒輪的較高速度，磨損更快

由于齒根較窄，抗斷裂性較差

• 好處

由于直徑小，精確。

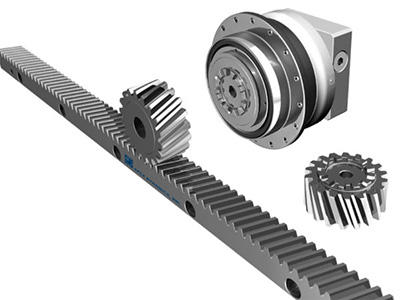

牙齒超過20顆牙齒

在許多方面，在變速箱上構建小齒輪，很容易使用（許多）20多個齒。不存在底切的風險，因此不存在輪廓偏移因子的問題，并且齒腳保持良好和寬闊。你會說理想，但仍然有保留。更大并不總是更好（機器中的空間消耗）并且保持驅動器的速度更低，更多需要減少，這通常導致多級變速箱。對于直接驅動器，編碼器必須具有更精細的分辨率。

超過20顆牙齒的優點和缺點小齒輪

• 缺點：

不準確的。如果驅動器中有一個小間隙，則小齒輪的直徑會放大。

降低饋電功率。要傳遞的扭矩略有增加，但進給功率降低。（T = F * a）

更高的減速度：對于齒數為30~40齒的小齒輪，通常必須使用齒輪比高的齒輪箱。具有較高傳動比的變速箱通常更昂貴并且通常具有更多的游隙。

• 優點：

易于組裝且相對便宜。

結論

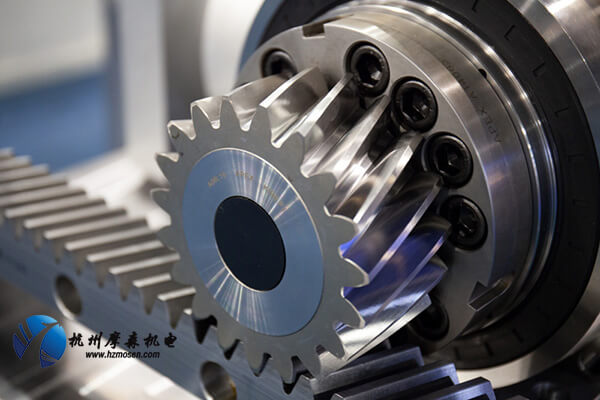

根據經驗，具有大約20個齒的小齒輪是最佳的。這就是為什么Apex Dynamics發明了“Curvic Plate”小齒輪，其中扭矩，游隙，磨損和服務自由度是最佳的。服務自由意味著小齒輪易于更換。假設你有一個完整的電機，變速箱和齒條/小齒輪驅動器，那么小齒輪通常是最容易磨損的。（至少對于硬化和磨削的機架。）原因是與機架和開放系統的機械接觸。

通過松開中心螺栓可以很容易地改變小齒輪，之后可以從彎板法蘭上拆下小齒輪。Curvic-plate小齒輪是Apex Dynamics的庫存產品，因此可以快速交付。
